厄立特里亚中南部地区 系列岩矿标本采集 工作方法

  陈开旭^1） 李闫华^1） 任香爱^2）

1 ）中国地质调查局武汉地质调查中心 2）国土资源实物地质资料中心

提要：中国地质调查局武汉地质调查中心在厄立特里亚中南部的Adikeyh地区，采集了一套代表性岩矿标本，整理、编录后移交给了国土资源实物地质资料中心。这套系列标本是国家实物地质资料库收集的第一份国外实物地质资料。本文介绍了标本采集地区的自然地理和地质矿产条件，全面总结了标本采集、整理、编录工作方法，介绍了出境、入境手续办理流程，对国外实物资料采集提出了建议。本文对今后国外实物资料采集工作具有示范意义。

为加强境外实物地质资料管理，国土资源实物地质资料中心开展了境外实物地质资料管理研究，课题组在调研的基础上，于2011年编制了《境外实物地质资料管理办法》（草案）。为了检验该办法的可行性，探索境外实物地质资料采集方法，总结工作经验，按照年度课题工作任务，示范性采集一份实物地质资料。应国土资源实物地质资料中心课题组要求，地调局武汉地调中心“厄立特里亚中南部地区与地球化学调查”项目组，在项目工作区示范采集一套代表性岩矿标本。这是本课题组、也是国土资源实物地质资料中心采集的第一份境外实物地质资料。通过示范采集，初步总结了实物采集方法及出入境流程。本文对此项工作进行总结，为完善《境外实物地质资料管理办法》和今后境外实物地质资料采集工作提供经验。

一、项目简介

1 、项目来源与工作内容

（1）项目来源

境外实物地质资料采集由地调局武汉地调中心《厄立特里亚中南部地区与地球化学调查》项目组实施的。该项目为中国地质调查局发展研究中心国家国际科技合作计划“厄立特里亚中南部地区铜多金属矿产资源潜力评价合作研究”项目中的子课题。

项目工作区为厄立特里亚中南部的Adi Keyh地区，工作区面积5235km²。

（2）项目工作内容

① 首先在工作区开展面积性1∶250000水系沉积物调查，同时充分利用遥感解译结果，建立遥感解译标志，开展地质矿产路线调查，修编或编制工作区1∶250000地质图，并对区内已有找矿远景的矿点开展矿点检查，对有找矿前景的矿点进行踏勘检查并适时进行大比例尺地质草测。

② 圈定地球化学异常，编制综合异常图。对已圈定的主要异常，结合地质矿产调查结果，进行异常筛选。对重点异常开展1∶50000水系沉积物加密、大比例尺岩石或土壤地球化学剖面测量，对异常进行综合评价，确定是否为矿致异常。

③ 对矿致异常及重点矿化地段利用地质测量、槽（井）探工程等手段进行检查和评价，确定可供进一步勘查工作的矿床、矿（化）带或矿（化）点。

④ 开展综合研究工作，系统总结区域成矿地质条件、控矿条件及勘查方法的有效性，为寻找具有更大资源潜力的地区和矿产地提供依据。

2 、项目取得的成果

（1）完成Adikeyh地区1/25万水系沉积物测量4569km²。通过水系沉积物组合样品测试，绘制了Au、 Ag、Cu、Pb、Zn、Sb、As等39个元素的单元素地球化学图，全面了解了工作区的元素地球化学特征，并进行了地球化学分区。总体Au平均含量是我国背景推荐值的近2倍；Ag、Cu、Ba、As、Sr、Mn、V、TFe₂O₃、MgO、CaO、Na₂O偏高；Cd、Nb、F偏低；B、Be、Hg、La、Sn、Pb、Li、U、Zr极贫乏。主要成矿元素有Au、Cu。

（2）根据Au-Ag-Cu-Pb-Zn-Sb-As-Hg，Cr-Ni-Ti-Co-Fe-V-Mn，Nb-La-Y-U-Th-Sr-Zr，W-Sn-Mo-Bi-Be-Li-F等四类元素组合，圈定了30个组合异常。筛选并检查了10个异常，主要对HS1、HS2、HS3 、HS5、HS6、HS9、HS11、H15等8个重点异常进行了1/5万水系沉积物加密和1/1万岩石剖面测量，其次对HS7、HS20进行了踏勘性检查，发现了一些矿化体，初步查明了异常源。已有工作结果认为HS6、HS11、HS15等异常具有一定工作价值。

（3）采用路线地质调查和遥感解译相结合对整个Adikeyh工作区进行了矿产地质路线调查，初步编制了工区1/25万地质草图，新发现铜（金）或金矿（化）点24处、新发现非金属矿点7处（其中高岭土矿点1处，石灰岩（大理岩）矿点5处，硅石矿点1处）。对Barazio和Ewanet两个重点地区开展了1/5万地质矿产调查和矿（化）点踏勘检查，初步确定了两个重点地区的铜金矿床类型、矿化规模和矿化强度。

根据已发现的矿（化）点成矿特征及成矿地质背景分析，本区铜金多金属成矿作用主要与火山和岩浆热液作用及其后的构造热液叠加作用相关，主要矿床类型为石英脉型金矿、蚀变破碎带型金矿、矽卡岩型铜金矿及次火山岩型铜金矿，本区目前尚未发现与海底火山活动相关的块状硫化物（VMS）矿床。

已有的调查及分析测试结果显示：Barazio铜金矿点、Ewanet金矿点、Halay铜金矿点及Berakit铜金矿点具有一定的矿化规模和矿化强度，初步认为具有一定的找矿前景。

二、工作区自然条件与地质矿产特征

1、工作区自然地理与交通运输条件

项目工作区为非洲东北部厄立特里亚的Adi Keyh地区。属厄立特里亚阿克莱古扎伊省(Akle Guzai)管辖（图1）。

厄立特里亚位于东非及非洲之角最北部，西与苏丹接壤，南邻埃塞俄比亚，东南与吉布提相连，东北濒临红海，海岸线长1200公里，隔海与沙特阿拉伯、也门相望。

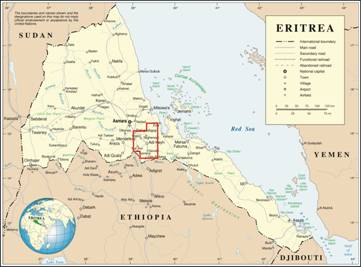

图1 项目工作区范围

Adi Keyh地区位于厄立特里亚中南部，大部分属于高原地区，南部边界靠近厄立特里亚与埃塞俄比亚边境，工作区东部为海滨平原，地势骤降。最低点位于北东角，海拔仅29米，最高点位于工区东南角Melhendaga附近，海拔3038米，中部、西部及南部为高原，海拔多在1500—2300米；东北角为近海低地，海拔多在300米以下，地形强烈切割，落差多在500—1500米左右。中西部高原有零星居民点分布。北东部靠近近海低地多分布有呈近南北向的悬崖，多为无人区，工作条件十分恶劣。地表植被以灌木为主，高大乔木稀少。

区内高原地区气候温和，凉季（12月至次年2月）气温为15℃，热季（5月至6月）气温为25℃。东部平原地区气候炎热，最高气温可达40℃以上。高原地区全年降雨量为1000～2000毫米。东部大部分地区雨量不足，尤其是靠近红海沿岸的平原，一年中大部分时间干旱，呈沙漠状态。

Adi Keyh地区有一条主干公路从区内西部的Deki Amhare镇向南东方向穿过中部至南部的厄-埃边境，全长约70公里，Deki Amhare镇也是区内最大的集镇。支线公路（或简易公路）主要有两条，一条从工作区中部的Adi keyh附近向北至工区最北东部，全长约40公里，该条简易公路主要沿季节性河流修建。另一条简易公路从Adi keyh附近向正西方向通至工区西部边界。其它地方亦见有极少量的简易公路（大路），但长度都较短。其余地区交通以当地村民生产活动的小路为主，东部人烟稀少区及无人区则交通条件较差。

河流以季节性河流为主，中部及北东部河流向北东，南西部河流流向南西。整个地区生活用水尤其是饮水困难。

2 、工作区地质矿产特征

厄立特里亚在构造位置上处于阿拉伯-努比亚地盾区。该地盾被认为是代表了东西冈瓦纳之间的巨大缝合带－“泛非构造带”的一部分。该国所处的地质构造背景反映该区历经了泛非构造期及其以后的构造作用，地质构造复杂，成矿地质背景较为有利，近年来的勘查结果表明厄立特里亚具有寻找块状硫化物矿床的巨大前景，目前已证实该国存在两个多金属成矿带：Bisha成矿带和Asmara成矿带（图2）。Bisha成矿带位于厄立特里亚西南部的Gash-Barka地区，近北东-南西向，贯穿整个厄国西部。Asmara成矿带从Asmara以北，经Asmara向西南一直延伸至厄-埃边界。





图2 厄立特里亚Bisha、Asmara成矿带示意图（引自Woldai Ghebreab，2009[①]）

Adi Keyh工作区位于上述Asmara北北西向次级构造变形带南端，Asmara构造带在被Asmara南部附近被构造后花岗岩体截断。

区内前寒武纪地层（P∈₁、P∈₃l、P∈₃d）占工作区域面积的70％左右，由变质基底的高级变质片麻岩（混合岩）和低级变质基性火山—沉积岩系构成，分为上、下两部分。下部（P∈₁）主要由多期次的变质变形作用形成的各类片麻岩组成，分布于工作区东北部，其中片麻岩主要为花岗质片麻岩，局部出现混合角闪石黑云母片麻岩，变质程度主要为低角闪岩相，多数人认为其时代为新元古代；上部（P∈₃l、P∈₃d）由低级变质中基性火山岩与沉积岩组成，变质程度为绿片岩相，属于泛非阿拉伯—努比亚地盾的一部分，多数人认为其时代属新元古代。其中Tsaliet群（P∈₃l）为主体部分，分布广泛，主要为变安山质熔岩和凝灰质板岩、变杂砂岩；Didkama群（P∈₃d）零星见于Adi Keyh工作区南部Adi Bizo 及Ased等地，主要为一套板岩和白云质大理岩组合。

上古生代-第三纪地层零星分布于工作区南部Bihat、Moko、Adolay、Bohele、Adi Samri等地，约占工区面积的5-8%，下部主要为晚石炭世冰碛岩，上部地层由砂岩、页岩构成，为陆相沉积，可能属中生代。

第三纪地层由新生代火山岩、火山碎屑岩与陆相沉积岩组成，包括Ne、Pga、Nal三个单位。其中Ne由未分的中新世-上新世的Desset组和Dunishuh组（一些地方包含了Habab组）构成，分布于工作区的东北部Dekuaena附近，主要岩性为碎屑岩、蒸发岩、灰岩，而Habab组的岩性为泥岩和蒸发岩。Ashangi群（Pga）见于工作区的西北部Wokerti附近，为古新世-渐新世-中新世的碱性橄榄玄武岩、凝灰岩和少流纹岩沟层，其与东非大裂谷的活动有关。Nal为上新世粗面岩、响岩，构成碱性岩栓和熔岩，工作区仅在南部Afoma出露。

第四纪沉积主要分布于河流谷地与阶地，多为冲积性河流沉积或洪积扇堆积。Adi Keyh工作区侵入岩大约占整个区域面积的20％，分为gt₂^(a)与gt₂^(b)两类，gt₂^(a)为花岗岩，gt₂^(b)为闪长岩和石英闪长岩，呈岩基或圆形岩体形状产出。被认为是构造后期花岗岩类，时代属晚元古代。

Adi Keyh工作区以发育北北西向断层及褶皱变形为特征（图3）。

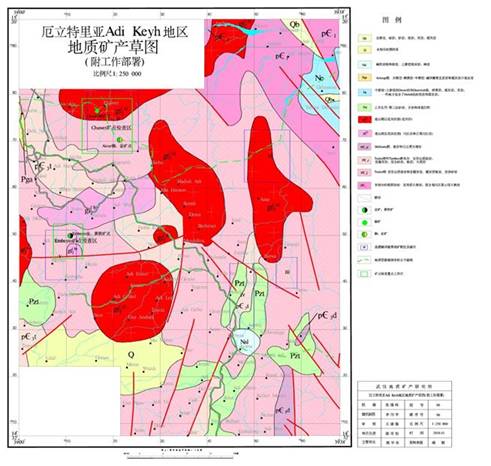

图3 厄立特里亚Adi Keyh地区地质矿产草图 （地质底图根据厄立特里亚1：200万地质图修改）

三、实物地质资料采集

1 、工作过程

之所以选择该项目进行示范采集，是由于该项目工作区处于非洲欠发达地区，地质工作程度低，已知矿床（化）点极少，但工作区在构造位置上属阿拉拍-努比亚地盾区，地质构造复杂，岩石类型多样，具有较好成矿条件，区内岩（矿）石在整个地盾区具有较强的代表性，从科学研究和未来找矿的角度，工作区典型的岩矿石标本具有采集和保存的价值，因此本次采集对象主要针对工作区典型的岩石和部分矿化岩石标本。

本项采集工作与项目地质地球化学调查同时进行，共采集13件岩矿石标本，主要类型为变中基-中酸性火山岩、变中酸性侵入岩、矽卡岩、铜矿石等，在采集标本的同时，进行了编录、照相。

2012年2月25日，按照实物资料采集流程，项目组与实物中心就厄立特里亚实物地质资料进行了移交。2012年3月底，项目组向实物地质资料中心提交了采集报告。

2 、 采集对象和地点

根据工作区已有的地质资料和已取得的工作成果，综合考虑采集标本的区域代表性，确定采集对象和采集地点。

区内出露的地层主要为前寒武纪变质岩石，主要岩性为变中基性火山岩、变酸性火山岩和变沉积岩，第三纪盖层主要发育陆相沉积岩，侵入岩主要以中酸性侵入岩为主。在前寒武纪地层中主要发育与构造热液作用相关的铜、金矿化，盖层中主要为高岭土等一些非金属矿产。老的侵入岩及其接触带发育矽卡岩型铜矿和构造热液型金矿。因此前寒武纪地层中主要采集三类代表性岩石，即变中基性火山岩、变酸性火山岩和变沉积岩，采集地点为Adi Keyh-Asmara主干公路两侧以及Halay、Berakit等地区；侵入岩主要对不同类型的花岗质和闪长质的岩石进行采集，主要围绕Deki Amhare岩体进行采集；矿石标本选择区内唯一的矿化点Barazio铜（金）矿点进行标本采集；盖层中针对广泛分布的高岭土矿产进行标本采集。

3 、采集技术要求

（1） 采集部位：根据不同地质体、不同类型分别采集，在保证采集的岩矿石标本新鲜并有较强的代表性的基础上，确定标本采集的具体部位。

（2）采集数量与规格：

a)考虑到工作区岩石类型，本次在野外初步采集了15件岩矿石标本，经筛选后确定13件为本次采集的岩矿石标本。

b)考虑国外工作和运输条件，本次采集标本的规格为长×宽×高=100-150 mm×100-150 mm×80-100mm。

（3）采集方法：

a）采集人员由中、厄双方地质技术人员以及专业采样工组成，技术人员负责选择采集对象和采集部位，并进行现场地质记录描述、编录和野外采集点地质照相，标本采集由专业采样工完成。

b）在野外采集完成后，在室内由技术人员对标本进行整理、修饰、标本登记、照相，然后对标本进行包裹和装箱。

4 、采集结果

本项采集工作共完成了13件岩矿石标本采集工作及相应采集记录、相应照片等，完成的实物及相关资料如表2所示，采集点的分布见图4，采集的13件实物标本简要特征见表3。

表2 完成的实物地质资料及相关材料

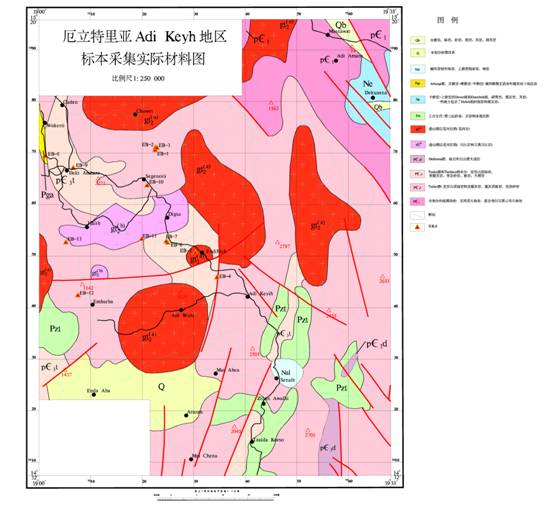

图4 厄立特里亚Adi Keyh地区标本采集实际材料图 （地质底图根据厄特1:200万地质图修改）

表 3 采集实物标本简要特征表

四、实物资料出入境

1 、出境

由于近年来厄立特里亚矿业勘查开发活动日趋活跃，政府对国外企业来厄特进行矿业投资持积极的支持态度，由于厄立特里亚国内分析测试技术水平极低，多数公司的岩矿石样品都必须运出厄立特里亚到其它国家测试，因此厄立特里亚相关部门对岩矿石及其它类样品的出境没有特别的限制，手续的办理相对较为简单、方便。

2 、入境

我国对外来岩石、矿石、土壤等样品的管理较为严格，有相应的一系列管理办法。一般情况样品不能随行李入关，容易被扣留。通过航空托运办理岩矿石入境的手续较为复杂，如果手续齐全，可以很顺利的从海关提出样品。一般情况下需指定一家清关公司协助办理相关手续，办理时间多在一个月左右。

出境、入境办法流程如图5、图6。

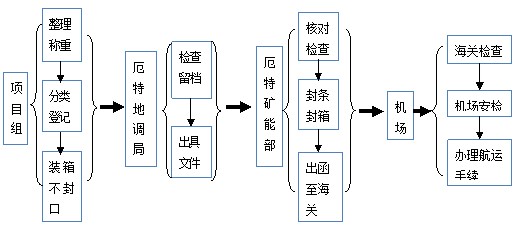

图5 出境手续办理流程

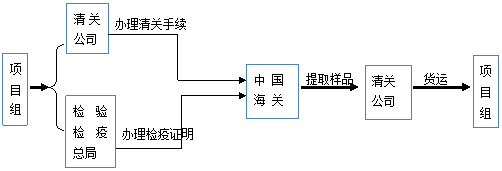

图6 入境手续办理流程

五、结论

1、本课题委托境外项目承担单位在厄立特里亚Adi Keyh地区开展地质地球化学的同时，对该区典型的岩矿石标本进行了采集，共采集13件具代表性的岩矿石标本，并提交了相应的记录、影像资料和其它相关实物地质资料，编写了采集报告，达到了预期的目的。

2、本项目为科技部“中非科技伙伴计划”框架下的国际科技合作项目《厄立特里亚中南部地区铜多金属矿产资源潜力评价合作研究》之下属子课题，是我国科技主管部门、国土资源主管部门、大型企业以及科研院校联合探索矿产资源“走出去”新模式的一次重要探索，项目合作国厄立特里亚，为近年来非洲东部找矿取得重大突破的地区之一，本次采集的实物地质标本反映了该区的典型岩矿石特征，对于今后“走出去”的找矿工作和科学研究具有一定的价值。

3、本次实物地质资料的采集技术要求、规格等均参考国内实物地质资料采集工作要点进行，但在实际采集工作中，考虑到国外工作条件、运输条件及采集难度等因素，在保证采集原则和相应技术不变的前提下，对采集尺寸上进行了适当降低。

4、本次采集是对境外实物地质资料采集工作的一次尝试，采集方法、规格及出入境流程均可对今后境外实物地质资料采集提供借签，也可为相关部门在制定境外实物地质资料采集标准时提供一定的依据。

5、境外实物资料出入境手续较为复杂，特别是入关手续办理的程序更为复杂，且时间较长，因此建议由主管部门与海关进行沟通，简化入关程序。

6、境外实物地质资料的采集有别于国内实物地质资料的采集，境外项目工作区多为经济不发达地区，交通条件差，工作环境恶劣，缺乏采样工具和设备，因此样品采集困难远大于国内，同时面对国外特殊情况，专门进行实物地质资料的采集各方面费用也较高，建议境外项目的标本采集标准适当调整，以适应具体情况，同时考虑成本因素，建议在项目预算中列支实物地质资料采集费用，以项目总经费的3-5%左右进行预算。

7、境外实物资料采集工作要点：首先少而精，特别注重采集样品的科学研究意义和成果的体现。主要采集：一是具有重大科学意义的岩矿石标本，二是能反映项目成果的代表性岩矿石样品，三是具特殊价值或特别意义的岩矿石标本。对于一般性岩矿石样品由于采集成本较高，不宜专门进行采集。另外，境外实物资料最好结合正在实施的境外项目进行，这样不仅可以使采集的实物资料更具有代表性，而且极大降低费用，并便于出境入关。
